شركة Shanghai Banghuai Heavy Industry Machinery Co.، Ltd.
| مكان المنشأ: | شنغهاي |
|---|---|
| اسم العلامة التجارية: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| إصدار الشهادات: | ISO9001 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Price negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 100 |
| رقم الموديل: | PE900 × 1200 | حجم المدخلات: | 0-850 مم |
|---|---|---|---|
| السعة الإنتاجية: | 220-500 طن / ساعة | المواد القابلة للتطبيق: | خام من صلابة مختلفة |
| مجالات التطبيقات: | مصنع الأسمنت ، خط إنتاج الركام الكبير | قوة المحرك (kW): | 132 |
| الوزن (ر): | 48 | البعد الشامل: | 3500 × 2850 × 3290 |
| تسليط الضوء: | الكسارة الفكية PE 500T / h,الكسارة الفكية PEV900 × 1200,كسارة الحجر الفكية PE |
||
وصف المنتج
PEV900 × 1200كسارة فكية كسارة مخروطية كسارة حجرية كسارة منجم
تتكون الكسارة بشكل أساسي من لوحة حماية رأس الفك ، لوحة الفك المتحركة ، لوحة الفك الثابتة ، لوحة الحماية الجانبية ، الإطار ، القاعدة المضيفة (مكسورة بشكل جيد بدون حزام) ، لوحة الكوع ، الزنبرك ، وسادة لوحة الكوع ، آلية تعديل منفذ التفريغ ، عمود غريب الأطوار ، المحمل ، بكرة الحزام (دولاب الموازنة) ، نظام التشغيل ، جهاز القفل ونظام التزييت.
الإطار ملحوم بلوحة فولاذية.تتكون لوحة الفك الثابتة من صفائح فك ثابتة علوية وسفلية وألواح فك ثابتة متوسطة (أكثر من 75 مكسورة) ، والتي يتم تثبيتها على الجدار الأمامي للإطار من خلال مكواة ضغط الفك الثابتة ومسامير ثابتة ؛لوحة الفك المنقولة مثبتة على رأس الفك بواسطة مكواة ضغط الفك المتحرك.
بالإضافة إلى دعم رأس الفك وجعله يعمل وفقًا لمسار حركة معين ، تلعب البطانة دورًا وقائيًا عندما يدخل تجويف التكسير إلى المادة الغريبة التي لا يمكن كسرها ويزداد الحمل بشكل حاد ؛هذا هو قطع الحمل وحماية الأجزاء الأخرى من التلف من خلال التكسير الذاتي.
يعتمد جهاز الضبط نوع ضبط الإسفين ، ويمكن أن يتحرك الإسفين يسارًا ويمينًا في مجرى الجدار الخلفي للإطار ؛قم بتدوير الجوز الدوار لجهاز الضبط لدفع الإسفين للتحرك يسارًا ويمينًا ، وذلك لضبط حجم منفذ التفريغ.
يلعب قضيب سحب الزنبرك ، الزنبرك وجهاز القفل دور القفل لشد الفك المتحرك ومنع صفيحة الكوع من السقوط ، وذلك لجعل الكسارة تعمل بشكل طبيعي.عندما تعمل الكسارة ، يجب ألا يكون ضغط الزنبرك كبيرًا جدًا ، طالما يمكن التخلص من صوت الصدمة بين لوحة الكوع ومقعد تعديل لوحة الكوع.
| نموذج | حجم مدخل التغذية (مم) | أقصى حجم مدخل (مم) | السعة (t / h) | الطاقة الكهربائية (kw) | الحجم الكلي LxWxH (مم) | الوزن (ر) |
| PE150 × 250 | 150 × 250 | 125 | 1-5 | 5.5 | 875 × 758 × 850 | 0.81 |
| PE250 × 400 | 250 × 400 | 210 | 5-20 | 15 | 1450 × 1315 × 1296 | 2.8 |
| PE400 × 600 | 400 × 600 | 340 | 25-65 | 30 | 1565 × 1732 × 1586 | 6.5 |
| PE500 × 750 | 500 × 750 | 425 | 45-80 | 55 | 1892 × 2054 × 1853 | 10.1 |
| PE600 × 900 | 600 × 900 | 500 | 70-150 | 55-75 | 2520 × 1840 × 2303 | 15.5 |
| PE 750 × 1060 | 750 × 1060 | 630 | 130-260 | 110 | 2620 × 2302 × 3110 | 28 |
| PE900 × 1200 | 900 × 1200 | 750 | 220-500 | 110-132 | 3789 × 2826 × 3025 | 50 |
| PE 1000 × 1200 | 1000 × 1200 | 850 | 250-700 | 132 | 3889 × 2826 × 3025 | 57 |
| PE 1200x1500 | 1200 × 1500 | 1020 | 400-1000 | 160-220 | 4200 × 3750 × 3820 | 100.9 |
| PEX150x750 | 150 × 750 | 125 | 5-16 | 15 | 1200 × 1500 × 1200 | 3.8 |
| PEX250x750 | 250 × 750 | 210 | 15-30 | 30 | 1667 × 1545 × 1250 | 5.6 |
| PEX250x1000 | 250 × 1000 | 210 | 20-50 | 30 | 1530 × 1992 × 1380 | 7 |
| PEX250x1200 | 250 × 1200 | 210 | 25-60 | 37 | 1900x2190x1430 | 8 |
| PEX300x1300 | 300 × 1300 | 250 | 30-105 | 55-75 | 2720 × 1950 × 1600 | 11 |
| PEW250x1000 | 250 × 1000 | 220 | 15-50 | 37 | 1400 × 1850 × 1310 | 6.8 |
| PEW250x1200 | 250 × 1200 | 220 | 20-60 | 37 | 1400 × 20500 × 1310 | 7.8 |
| PEW400 × 600 | 400 × 600 | 350 | 15-70 | 37 | 1920 × 1460 × 1840 | 8 |
| بيو 760 | 760 × 1100 | 620 | 150-350 | 110 | 2600 × 2500 × 2200 | 27 |
| بيو 860 | 860 × 1100 | 720 | 200-500 | 132 | 3300 × 2320 × 3120 | 32 |
1 ، مكونات ، تصنيع ممتاز
الفك المتحرك مصنوع من مواد جيدة ومتين.تتكون مجموعة الفك المتحرك من مصبوبات فولاذية عالية الجودة ويتم تشغيلها بواسطة حذافتين كبيرتين من الصلب المصبوب.بالإضافة إلى ذلك ، يتم معالجة العمود اللامتراكز الثقيل أيضًا عن طريق التطريق ، مما يجعل تشغيل هذه السلسلة من الكسارات الفكية أكثر موثوقية.
2 ، تنسيق موثوق وقوة عالية
يعتمد المقعد المحمل على هيكل فولاذي مصبوب متكامل ، والذي يمكن أن يضمن التوافق الكامل مع إطار التكسير ، ويعزز بشكل كبير القوة الشعاعية لمقعد المحمل ، في حين أن المقعد المحمل المنفصل لا يتمتع بهذه الميزة.باستخدام تقنية تحليل العناصر المحدودة ، فإن الكسارة لديها قوة أعلى.
3 ، عملية بسيطة وآمنة وسريعة
يعتمد تجويف التكسير على هيكل على شكل "V" متماثل ، مما يجعل العرض الفعلي لمنفذ التغذية متسقًا مع العرض الاسمي لمنفذ التغذية.يعد ضبط منفذ التفريغ أسرع وأكثر ملاءمة.تم تجهيز كسارات الفك من السلسلة الأوروبية بجهاز تعديل منفذ تفريغ الإسفين ، وهو أبسط وأكثر أمانًا وأسرع من ضبط الحشية القديمة.
4 ، الخدمة الطويلة في الحياة والإنتاجية العالية
المحمل المحدد له مواصفات أكبر وقدرة تحمل أعلى.تم تجهيز جميع الكسارات الفكية الأوروبية بمحامل محورية أكبر وأكثر دواما من الكسارات الأخرى من نفس المواصفات.
قدرتها على التحمل العالية وختم المتاهة الفعال يطيل بشكل كبير من عمر خدمة المحامل.بالإضافة إلى ذلك ، الكسارة الفكية تستخدم أيضًا لوحة حماية مسننة ، مما يزيد من الطول الفعال للوحة الفك ويجعل الناتج أعلى.

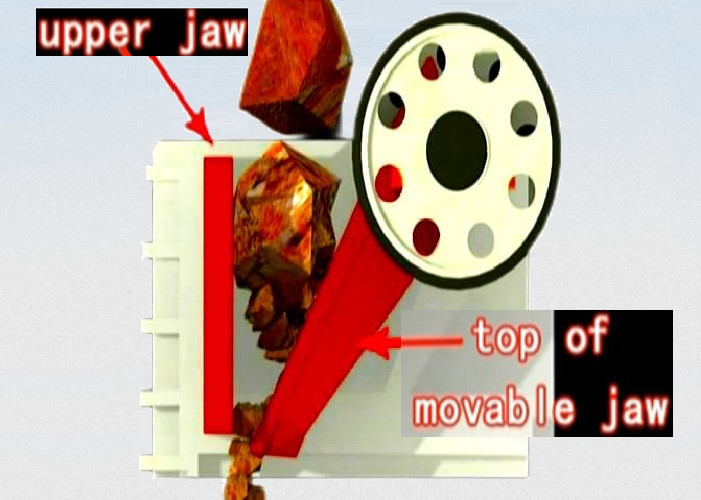

عندما تعمل الكسارة الفكية ، يقوم المحرك بتشغيل البكرة لدفع العمود اللامتراكز للدوران ، بحيث يقترب الفك المتحرك بشكل دوري ويترك الفك الساكن ، مما يؤدي إلى تكسير متعدد للمواد التي تدخل غرفة التكسير ، مثل البثق والفرك و الطحن ، بحيث تتغير المواد المراد تكسيرها من حجم الجسيمات الكبير إلى حجم الجسيمات الصغيرة ، وتنخفض تدريجياً حتى يلبي حجم الجسيمات المتطلبات ويتم تفريغها من الكسارة.
