شركة Shanghai Banghuai Heavy Industry Machinery Co.، Ltd.
| مكان المنشأ: | شنغهاي |
|---|---|
| اسم العلامة التجارية: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | 6S4450 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Price negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 100 |
| الحد الأقصى لحجم الجسيمات:: | 2 | تركيز الأعلاف:: | 25-30 |
|---|---|---|---|
| للركاز:: | 30-60 | مياه غسيل الطاولة:: | 80-150 |
| منحدر طولي:: | 1.4 | نسبة طول ميسا:: | 2.6 |
| قوة المحرك:: | 1.1 | ||
| تسليط الضوء: | مكثف الذهب بالطرد المركزي ISO9001,مكثف الذهب بالطرد المركزي 6S 4450,فاصل الذهب بالطرد المركزي ISO9001 |
||
ركاز الحديد شاكر 6S 4450 فاصل مكثف الذهب بالطرد المركزي ISO9001
يعود تاريخ استخدام المنضدة الاهتزازية إلى ما يقرب من 100 عام.تم تصنيع طاولة الاهتزاز الأصلية لتحضير الفحم في عام 1890 باستخدام الحركة الترددية غير المتماثلة لسطح السرير الناتجة عن التأثير.تم صنع شاكر 6-s للإثراء (شاكر إثراء) بواسطة A. Wilfley من 1896 إلى 1898 ويعتمد آلية الكوع غريب الأطوار.في عام 1918 ، صنع بلانتيو آلية نقل أخرى باستخدام ذراع الكامة.لا يزال هذان الهيكلان لرأس شاكر 6-s قيد الاستخدام بعد التحسين.بعد الحرب العالمية الثانية ، صنعت ألمانيا شاكرًا سريعًا من 6 ثوانٍ بمحرك غريب الأطوار.تم تطوير شاكر القصور الذاتي من النوع 6-s بنجاح في عام 1964 وتم تعميمه وتطبيقه في الإنتاج.
6-s شاكر عبارة عن معدات تثمين شائعة لفصل الخامات الدقيقة الحبيبات.عند معالجة الخامات المعدنية ، فإن نطاق حجم جسيمات الإثراء الفعال هو 3 ~ 0.019 مم ، ويمكن أن يصل حجم جسيمات الحد الأعلى إلى 10 مم.الميزة البارزة لشاكر 6-s هي دقة الفصل العالية.بعد فصل واحد ، يمكن الحصول على مركز عالي الجودة أو مخلفات نفايات ، ويمكن توصيل العديد من المنتجات في نفس الوقت.من السهل الاعتناء بهز 6-s المسطحة وضبطه.العيب الرئيسي هو أن المعدات تغطي مساحة كبيرة وأن سعة المعالجة لكل وحدة مساحة مصنع منخفضة.
تسمية |
وحدة |
طاولة رمل خشن |
طاولة الرمل الناعم |
أنحل |
|
البعد ميسا |
الطول |
مم |
4450 |
4450 |
4450 |
جانب القيادة على نطاق واسع |
مم |
1855 |
1855 |
1855 |
|
التركيز على نطاق واسع |
مم |
1546 |
1546 |
1546 |
|
الحجم الأقصى للجسيمات |
مم |
2 |
0.5 |
0.15 |
|
للخام |
ر / د |
30-60 |
10-20 |
15-25 |
|
تركيز الأعلاف |
٪ |
25-30 |
20-25 |
15-25 |
|
رحلة قصيرة |
مم |
16-22 |
11-16 |
8-16 |
|
تكرر |
F |
15-48 |
48-53 |
50-57 |
|
ماء غسيل المائدة |
ر / د |
80-150 |
30-60 |
10-17 |
|
المنحدر المستعرض |
° |
2.45-4.5 |
1.5-3.5 |
1-2 |
|
منحدر طولي |
٪ |
1.4 |
0.92 |
... |
|
زاوية كونترتوب |
° |
32-42 |
40 |
42 |
|
منطقة المعالجة |
... |
7.6 |
7.6 |
7.6 |
|
نسبة طول ميسا |
... |
2.6 |
2.6 |
2.6 |
|
قوة المحرك |
كيلوواط |
1.1 |
1.1 |
1.1 |
|

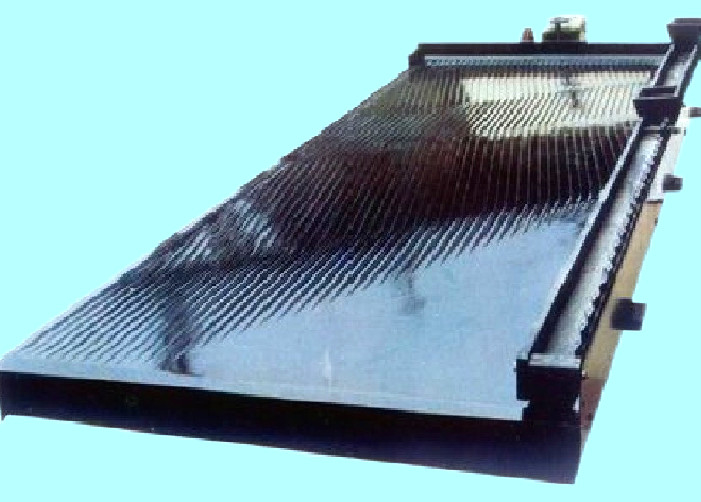

ينتمي شاكر 6-s (المعروف أيضًا باسم شاكر 6S وشاكر الإثراء وشاكر FRP) إلى معدات إثراء الجاذبية ، تم تطويرها من شلال مستوي ، وشكلت فيما بعد نظامها الخاص الذي يتميز بحركته الترددية غير المتماثلة.يتكون شاكر 6-s من ثلاثة أجزاء: سطح السرير والإطار وآلية النقل.سطح السرير شبه منحرف أو معيني ، بميل عرضي من 1 ° ~ 5 °.تم تكوين حوض تغذية الخام وحوض تغذية المياه فوق الحافة المائلة.يتم ترتيب شرائط السرير طوليًا على سطح السرير ، ويقل ارتفاعها من نهاية القيادة إلى الجانب الآخر.سطح السرير بالكامل مدعوم بإطار ، ويتم تثبيت جهاز نقل في أحد طرفي سطح السرير.هذا الأخير يمكن أن يجعل سطح السرير يتحرك للأمام وله خصائص حركة العودة السريعة عند الاقتراب من النهاية ، وهو ما يسمى بالحركة التفاضلية.

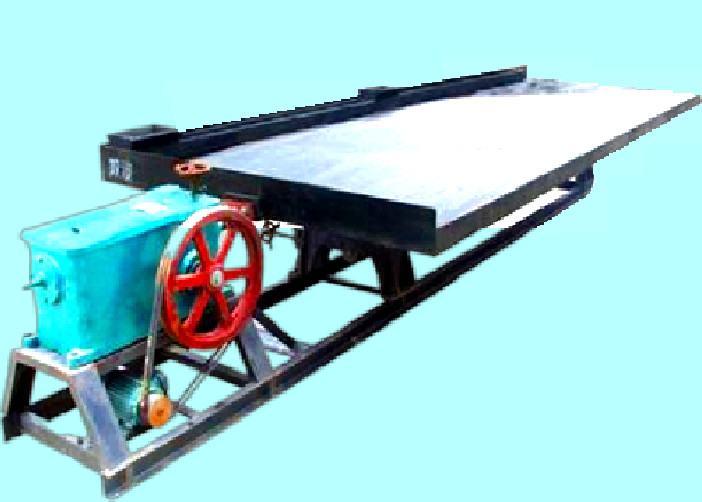

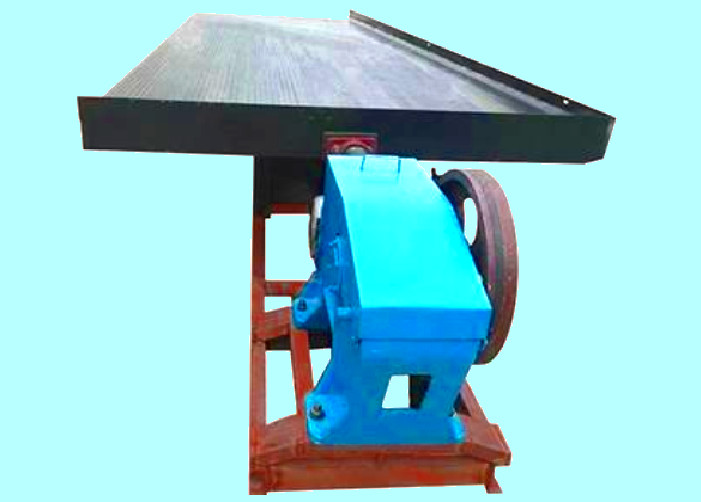

يتكون الهزاز بشكل أساسي من ثمانية أجزاء: رأس السرير ، والمحرك ، ومنظم المنحدر ، وسطح السرير ، وحوض الخام ، وخزان المياه ، والشريط الوارد ونظام التزييت.يتم تحقيق الحركة الترددية عن طريق آلية نقل قضيب توصيل الكرنك.يقود المحرك البكرة الكبيرة لدفع العمود المرفقي للدوران عبر محرك الحزام ، ويتحرك الروك لأعلى ولأسفل.عندما يتحرك الروك لأسفل ، تدفع لوحة الكوع العمود الخلفي والقضيب الترددي للتحرك للخلف.يتم ضغط الزنبرك ، ويتم توصيل سطح السرير بقضيب ترددي من خلال مقعد الوصلة.لذلك ، في هذا الوقت ، يتحرك سطح السرير أيضًا للخلف.عندما يتحرك الروك لأعلى ، يتم دفعه بواسطة توتر الزنبرك ، ثم يتحرك سطح السرير للأمام.
