شركة Shanghai Banghuai Heavy Industry Machinery Co.، Ltd.
| مكان المنشأ: | شنغهاي |
|---|---|
| اسم العلامة التجارية: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | DCM32-5 DCM64-6 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Price negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 100 |
| حجم الهواء للمعالجة (m3 / h): | 11160 | سرعة الترشيح (م / دقيقة): | 1.2-2.0 |
|---|---|---|---|
| منطقة الترشيح (م 2): | 155 | عدد أكياس الترشيح (PCS): | 160 |
| المقاومة (باسكال): | 1470-1770 | تركيز الجسيمات (جم / م 3): | 1000 ين |
| الوزن (كجم): | 4.08 | ||
| إبراز: | معدات إزالة الغبار Dcm,معدات إزالة الغبار 4.08kg,معدات تجميع الغبار Dcm |
||
وصف المنتج

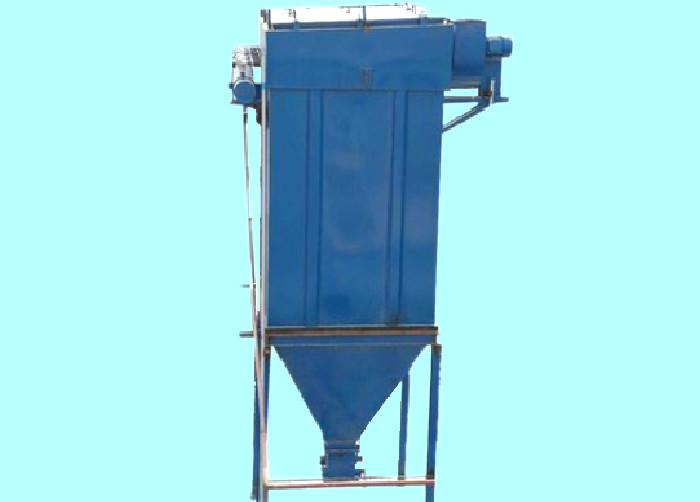

DCM32-5 DCM64-6 جهاز جمع الغبار بالنبضات الصناعية حماية البيئة الصناعية معدات إزالة الغبار من الألغام

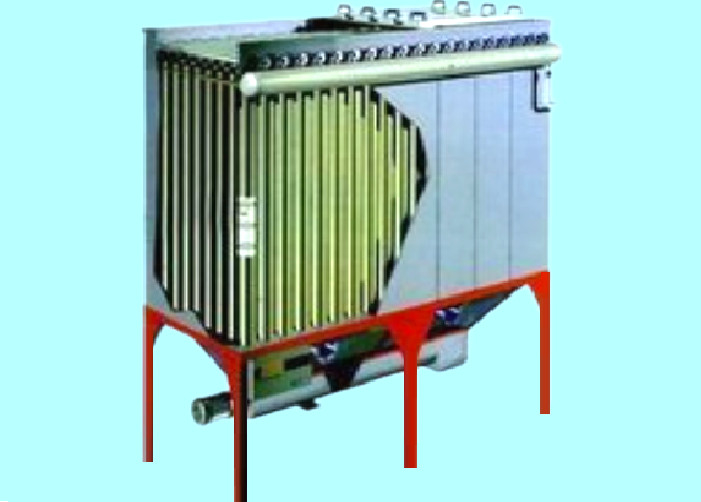

يقصد بمجمع الغبار النبضي إزالة الغبار المتصل بوسط المرشح (كيس من القماش أو أنبوب المرشح) عن طريق رش الهواء المضغوط ؛وفقًا لحجم مجمع الغبار ، يمكن أن يكون هناك عدة مجموعات من صمامات النبض ، والتي يتم التحكم فيها بواسطة جهاز التحكم في النبض أو PLC.
| معلمات النموذج | حجم الهواء للمعالجة (m3 / h) | سرعة الترشيح (م / دقيقة) | منطقة الترشيح (م 2) | عدد أكياس الترشيح (PCS) | المقاومة (باسكال) | تركيز الجسيمات (جم / م 3) | منطقة العزل (م 2) | الوزن (كجم) | |
| DCM32-3 | 6900 | 1.2-2.0 | 93 | 96 | 1470-1770 | 1000 ين | 26.5 | 2.88 | |
| DCM32-4 | 8930 | 124 | 128 | 34 | 4.08 | ||||
| DCM32-5 | 11160 | 155 | 160 | 41 | 5.28 | ||||
| DCM32-6 | 13390 | 186 | 192 | 48.5 | 6.48 | ||||
| DCM64-4 | 17800 | 248 | 256 | 70 | 7.28 | ||||
| DCM64-5 | 22300 | 310 | 320 | 94 | 9.96 | ||||
| DCM64-6 | 26700 | 372 | 384 | 118 | 11.64 | ||||
| DCM64-7 | 31200 | 434 | 448 | 142 | 13.32 | ||||
| DCM64-8 | 35700 | 496 | 512 | 166 | 15 | ||||
| DCM96-4 | 26800 | 372 | 384 | 1300 ينًا | 110 | 10452 | |||
| DCM96-5 | 33400 | 465 | 480 | 120 | 12120 | ||||
| DCM96-6 | 40100 | 557 | 576 | 130 | 14880 | ||||
| DCM96-7 | 46800 | 650 | 672 | 140 | 16920 | ||||
| DCM96-8 | 53510 | 744 | 768 | 150 | 19810 | ||||
| DCM96-9 | 60100 | 836 | 864 | 160 | 21240 |
||||
في كل مرة يتم تشغيل مجموعة من المنظفات لإزالة والتحكم في تمدد الأكياس أو خراطيش الفلتر ، بينما تعمل الأكياس الأخرى أو خراطيش الشفط.الصندوق الأوسط ، الصندوق السفلي ، إلخ. يشكلون الصندوقين الأوسط والسفلي.أثناء التشغيل ، يدخل المخرج المحتوي على الغبار إلى قادوس الرماد من مدخل الهواء ، وتسقط الجسيمات الخشنة مباشرة في قاع قادوس الرماد.تدخل الجسيمات الحبيبية في الجوف مع الجسيمات.،تحت.تتراكم مساحة السطح خارج كيس المرشح.يدخل الغاز المفلتر إلى الجزء العلوي من جسم الصندوق في أنبوب عادم رأس التنقية ، ويتم تفريغه في الغلاف الجوي من خلال مروحة العادم.عملية إزالة الغبار هي الحالة التي يتم فيها انسداد مجرى الهواء لمخرج الهواء في الغرفة مما يسمح لكيس الغرفة بالمرور (تتوقف المقصورة).ثم قم بتشغيل الهاتف واستخدم الهواء لتفجير الهواء والضغط.يدخل الغبار والأوساخ في دلو الرماد ، ويؤكل الطعام المصاحب من الخارج.بعد فصله عن سطح كيس المرشح ، يمكن تفريغه من كيس المرشح ، ويتم التحكم في شهية قادوس الرماد والفم والفم من قبل العالم الخارجي.القرص يدخل تلقائيا.يتم التحكم في الغاز من منفذ الشفط الخاص بالدلو.عند تمرير الرماد ، يتم فصل جزء من الجزيئات الكبيرة في الغاز عن طريق الشفط والجاذبية ، ويسقط مباشرة في قاع قادوس الرماد.بعد المرور عبر الدلو ، يدخل الغاز.المربع الأوسط مصفى.يمر الغاز عبر كيس المرشح ، ويتم ترشيح الجزء العلوي من الكيس عن سطح كيس المرشح.يدخل الغاز المنقى إلى الصندوق من خلال فتحة كيس الفلتر ، ثم يخرج من مخرج الهواء.
مع زيادة وقت الترشيح ، تصبح طبقة الغبار على كيس المرشح أكثر سمكًا ، وتستمر مقاومة جهاز إزالة الغبار في الارتفاع.عندما ترتفع مقاومة الجهاز إلى القيمة المحددة ، يبدأ جهاز إزالة الغبار في إزالة الغبار.أولاً ، يتم إغلاق صمام قفاز في الحجرة لقطع تدفق الهواء المرشح ، ثم يتم فتح صمام النبض الكهرومغناطيسي.يتمدد الهواء المضغوط بسرعة في الخزان العلوي في فترة زمنية قصيرة ويتدفق إلى كيس المرشح ، مما يتسبب في تمدد كيس الفلتر وتشوهه واهتزازه.تحت تأثير تدفق الهواء العكسي ، يتم تجريد الغبار المتصل بالسطح الخارجي لكيس المرشح في قادوس الرماد.بعد إزالة الغبار ، يتم إغلاق صمام النبض الكهرومغناطيسي ، ويتم فتح الصمام القفاز ، وتعود الغرفة إلى حالة الترشيح.تتم غرفة التنظيف بالتسلسل ، وتكون دورة التنظيف من الغرفة الأولى إلى غرفة التنظيف التالية.يقع الغبار الذي يتم اعتراضه عن طريق أعمال الترشيح والتنظيف في قادوس الرماد ويتم تفريغه من جهاز تفريغ الرماد عند فوهة قادوس الرماد.
1. تم اعتماد تقنية التنظيف النفاث النفاث لإيقاف هواء الغرفة للتغلب على أوجه القصور في مجمع الغبار النبضي التقليدي ومجمع الغبار الخلفي.تتميز بقدرة قوية على إزالة الرماد ، وكفاءة عالية في إزالة الغبار ، وتركيز انبعاث منخفض ، ومعدل تسرب هواء صغير ، واستهلاك أقل للطاقة ، واستهلاك أقل للصلب ، ومساحة أرضية أقل ، وتشغيل مستقر وموثوق ، وفوائد اقتصادية جيدة.إنها مناسبة لتنقية الغبار المحتوي على الغاز واستعادة المواد في علم المعادن ومواد البناء والأسمنت والآلات والصناعات الكيماوية والطاقة الكهربائية والصناعات الخفيفة.
2. لأن فصل نبضة توقف الهواء تستخدم لنفخ الرماد ، فإن الغرض من تنظيف الرماد يمكن تحقيقه مرة واحدة.لذلك ، يتم إطالة دورة تنظيف الرماد ، ويتم تقليل استهلاك الطاقة لتنظيف الرماد ، ويمكن تقليل استهلاك الهواء بشكل كبير.في نفس الوقت ، يتم تقليل درجة إجهاد كيس المرشح وصمام النبض في المقابل ، مما يزيد من عمر كيس الفلتر ولوحة الصمام.
3. يمكن إجراء الصيانة وتغيير الأكياس في غرفة منفصلة في ظل ظروف التشغيل العادية لمروحة النظام والنظام.فم الكيس يعتمد على حلقة توسيع مرنة ، والتي تتمتع بأداء ختم جيد وثابت وموثوق.تعتمد عارضة كيس المرشح على المضلع ، مما يقلل الاحتكاك بين الكيس والعارضة ، ويطيل من عمر الكيس ويسهل تفريغ الكيس.
4. تم اعتماد طريقة سحب الكيس العلوي.بعد إخراج الهيكل العظمي أثناء تغيير الكيس ، يتم وضع الكيس المتسخ في قادوس الرماد في الجزء السفلي من الصندوق ، وإخراجها من الفتحة ، مما يحسن ظروف التشغيل لتغيير الأكياس.
5. تم تصميم الصندوق بإحكام مانع للهواء ، وختم جيد ، وباب الفحص مصنوع من مواد مانعة للتسرب ممتازة.يستخدم الكيروسين لاكتشاف التسرب ومعدل تسرب الهواء منخفض جدا.
6. مجاري الهواء في المدخل والمخرج مرتبة بطريقة مدمجة ومقاومة تدفق الهواء صغيرة.
(1) أثناء تشغيل المعدات ، يجب تعيين موظفين خاصين لإدارة وعمل سجلات التشغيل.
(2) يجب أن يكون موظفو الإدارة على دراية بمبدأ وأداء وظروف التشغيل لمجمع الغبار ، وإتقان ضبط معلمات التشغيل وطرق صيانة المعدات.
(3) أضف زيت التشحيم بانتظام إلى الأجزاء المراد تشحيمها على الجهاز.
(4) تحقق مما إذا كان نظام تنظيف الرماد النبضي لمزيل الغبار طبيعيًا لنفخ الرذاذ.إذا كان غير طبيعي ، فمن المهم التحقق مما إذا كان الحجاب الحاجز والصمام اللولبي للصمام النبضي معطلين أو تالفين ، وإصلاحهما أو استبدالهما في الوقت المناسب.
(5) إذا فشل صمام النبض ، يجب إزالته في الوقت المناسب.في حالة وجود أي مادة غريبة مثل الشوائب والماء ، يجب تنظيفها في الوقت المناسب ، ويجب استبدال الحجاب الحاجز التالف في الوقت المناسب.
(6) افحص حالة الأسطوانة وشفة السطح بانتظام.إذا تم العثور على تسرب للهواء ، فاستبدل حلقة الختم في الوقت المناسب.
(7) إذا كان شريط الختم على باب الوصول قديمًا ، فيجب استبداله في الوقت المناسب.
(8) قم بقياس معاملات العملية بانتظام ، مثل حجم الغاز ودرجة الحرارة والتركيز وما إلى ذلك ، واكتشف الأسباب والتعامل معها في الوقت المناسب إذا تم العثور على أي خلل.
(9) تحقق مما إذا كان الجهاز يعمل بشكل طبيعي وفقًا لتقلب مقاومة الجهاز.
(10) كيس الفلتر جزء ضعيف.يجب على المستخدم التحقق بانتظام من حالة عمل كيس المرشح والنظر في استبداله في الوقت المناسب وفقًا لدرجة تلف كيس الفلتر.
(11) افحص نظام دائرة الهواء ونظام تصريف الرماد بانتظام ، وقم بإزالة أي خلل في الوقت المناسب.
(12) وفقًا لتراكم الماء لفاصل المياه في نظام الهواء المضغوط ، يجب تصريف المياه المتراكمة بانتظام.
(13) عند توقف نظام العملية ، يجب أن يظل مجمع الغبار ومروحة العادم يعملان لفترة من الوقت لإزالة الرطوبة والغبار في الجهاز.في نفس الوقت ، قبل أن يتوقف مجمع الغبار عن العمل ، يجب تكرار عمليات تنظيف الرماد وتفريغ الرماد.
(1) مقاومة عالية للتشغيل
قد تكون الأسباب كما يلي: كيس المرشح ملزمة ؛② صمام النبض لا يعمل أو تالف ؛③ ضغط الهواء المضغوط منخفض جدًا ؛④ صمام الرفع غير مغلق بإحكام عندما يعمل الصمام النبضي ؛⑤ واحد أو أكثر من الصمامات المنبثقة مغلق.
طرق التخلص: ① تنظيف كيس المرشح وتقوية التهوية.② صيانة أو استبدال صمام النبض ؛③ افحص دائرة الهواء وضاغط الهواء ؛④ افحص وحدة التحكم في إزالة الرماد.
(2) مقاومة صغيرة للتشغيل
قد تكون الأسباب على النحو التالي: ① ماس كهربائى من غاز المداخن.② كيس الفلتر تالف ؛
طرق الاستبعاد: ① فحص خط الأنابيب وإصلاح اللحام للجزء التالف ؛② فحص واستبدال كيس المرشح ؛
(3) صمام النبض لا يعمل
قد تكون الأسباب كما يلي: ① انقطاع التيار الكهربائي أو فشل جهاز التحكم في تنظيف الرماد ؛توجد أشتات في الصمام النبضي ، والتي تؤدي دائمًا إلى تسرب الهواء ؛③ ملف صمام النبض محترق ؛④ ضغط الهواء المضغوط منخفض جدًا.
طرق التخلص: استعادة مصدر الطاقة أو إصلاح جهاز التحكم في تنظيف الرماد ؛نظف صمام النبض بعناية ؛③ استبدل ملف صمام النبض ؛④ افحص نظام دائرة الهواء والضاغط.
(4) قد يؤدي تنظيف واستبدال كيس المرشح إلى ضغط قماش المرشح بسبب اللزوجة العالية للغبار أثناء الاستخدام ، مما يزيد من مقاومة مجمع الغبار ويؤثر على تأثير إزالة الغبار.
عند حدوث الموقف أعلاه ، يجب إخراج كيس المرشح من مجمع الغبار وشطفه بالماء النظيف.بعد التنظيف ، يمكن استخدام كيس الفلتر بعد التجفيف بالهواء.يتم تحديد دورة تنظيف الغبار لكيس المرشح من قبل المستخدم وفقًا لطبيعة غبار الوحدة وتكرار مجمع الغبار.بشكل عام ، ستتلف حقيبة الفلتر تدريجيًا بعد عام واحد من الاستخدام ، ويرجع ذلك أساسًا إلى تآكل الغبار ودرجة الحرارة المرتفعة والرطوبة العالية الناتجة عن تدهور مادة المرشح.لا يمكن لمجمع الغبار العمل مع كيس الفلتر التالف ، وإلا سيتأثر تأثير إزالة الغبار.يجب على المستخدم استبدال كيس الفلتر في الوقت المناسب.
6 ، تصنيع المصنع والنقل
